Aktive harmoniske filtre (AHF-100-0.5-4L-R)

Kort beskrivelse:

Aktive harmoniske filtre reducerer eller eliminerer harmoniske forvrængninger i det elektriske system, hvilket sikrer, at strømkvaliteten opfylder industristandarder og forbedrer den overordnede effektivitet og pålidelighed af strømsystemet.

Velegnet til industrielle produktionsfaciliteter, kommercielle bygninger, vedvarende energisystemer, sundhedsfaciliteter, datacentre

- 2. til 50. harmonisk dæmpning

- Realtidskompensation

- Modulært design

- Beskyt udstyr mod at blive overophedet eller svigt

- Forbedre arbejdseffektiviteten af udstyret

Nominel kompensationsstrøm:100A

Nominel spænding:AC500V(-20%~+15%)

Netværk:3-faset 3-leder/3-faset 4-leder

Installation:Rackmonteret

Send e-mail til os

Produktdetaljer

FAQ

Produkt Tags

Forstening

Harmonisk kilde: tyristor, inverter

Harmonisk udstyr: hastighedsventilator, alle slags pumper

Datacenterindustrien

Harmonisk kilde: UPS, ensretter

Harmonisk udstyr: UPS, aircondition, elevator, LED-lys

Bilfremstilling

Harmonisk kilde: inverter, ensretter

Harmonisk udstyr: svejsemaskine, transportsystem

Kraftproduktion af affald

Harmonisk kilde: ensretter, inverter

Harmonisk udstyr: alle slags pumper

Spildevandsrensning

Harmonisk kilde: inverter, ensretter

Harmonisk udstyr: ventilator, pumpe

Bil ladebunke

Harmonisk kilde: ensretter

Harmonisk enhed: oplader

Halvleder

Harmonisk kilde: tyristor, enkeltkrystalovn

Harmonisk udstyr: kvartsdigel, tyristor

Hospital

Harmonisk kilde: ensretter, UPS, inverter

Harmonisk udstyr: præcisionsudstyr, LED-lys, elevatorer, UPS

Papirindustrien

Harmonisk kilde: halogenlampe, inverter

Harmonisk udstyr: pulper, papirskæring, overpress, buelampe

Jern- og stålsmeltning

Harmonisk kilde: ensretter, inverter, tyristor

Harmonisk udstyr: højovn, mellemfrekvensovn

Boreplatform

Harmonisk kilde: ensretter, inverter

Harmonisk udstyr: AC generatorsæt, pumpe

Moderne arkitektur

Harmonisk kilde: ensretter, inverter

Harmonisk udstyr: skiftende strømforsyning, aircondition, elevator, LED

Typisk anvendelsesfelt

ProfessionTransformer kapacitet	Central kompensationskapacitet valg forespørgselstabel
ProfessionTransformer kapacitet	Undergrundsbaner, tunneler, højhastighedstog, lufthavne	Telekommunikation, kommercielt byggeri, metallurgi, bank	Medicinsk industri	Bilfremstilling, skibsfremstilling	Kemikalie, petroleum	Metallurgisk industri
Frekvensvariation af harmonisk strøm	15 %	20 %	25 %	30 %	35 %	40 %
200 kVA	50A	50A	100A	100A	100A	100A
250 kVA	50A	100A	100A	100A	150A	150A
315 kVA	100A	100A	150A	150A	150A	200A
400 kVA	100A	150A	150A	200A	200A	250A
500 kVA	100A	150A	200A	200A	250A	300A
630 kVA	150A	200A	250A	300A	350A	400A
800 kVA	200A	250A	300A	350A	450A	500A
1000 kVA	200A	300A	400A	450A	550A	600A
1250 kVA	300A	350A	450A	550A	650A	750A
1600 kVA	350A	500A	600A	700A	850A	950A
2000 kVA	450A	600A	750A	900A	1050A	1200A
2500 kVA	550A	750A	900A	1150A	1300A	1500A
*Bemærk: AHF-kapaciteten i ovenstående tabel er opnået ved en transformatorbelastningsfaktor på 80 procent.I egentlige projekter opnås AHF-kapaciteten proportionalt ved at sammenligne værdien af belastningsfaktoren med 80 % belastningsfaktoren i denne tabel.
* Denne tabel er kun til reference

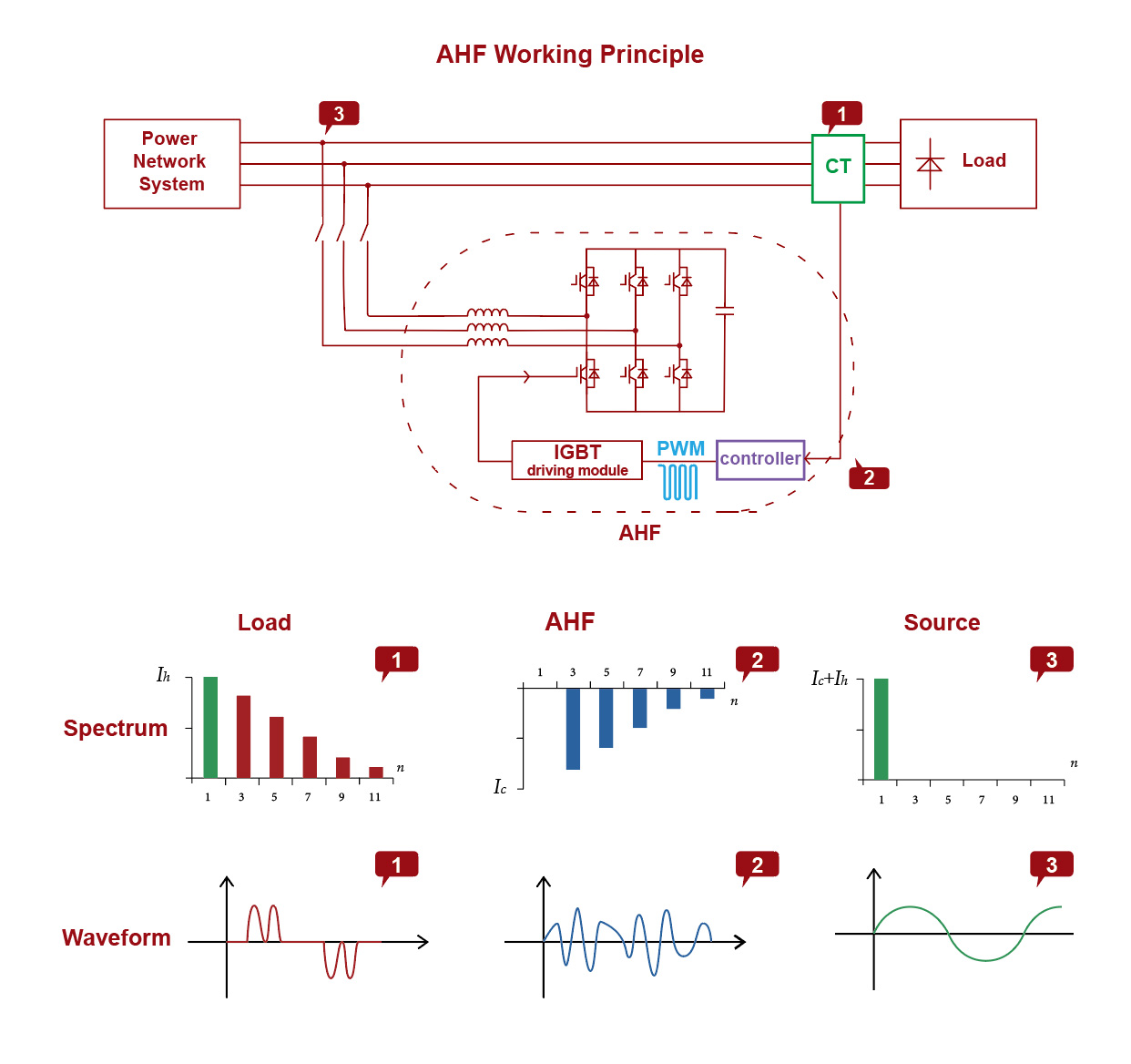

Arbejdsprincip

Ekstern CT detekterer belastningsstrømmen, DSP som CPU har avanceret logisk kontrol aritmetik, kunne hurtigt spore instruktionsstrømmen, opdeler belastningsstrømmen i aktiv effekt og reaktiv effekt ved at bruge den intelligente FFT og beregner det harmoniske indhold hurtigt og præcist.Derefter sender den PWM-signal til intern IGBT's driverkort for at styre IGBT til og fra ved 20KHZ frekvens.Til sidst genererer modsat fase kompensationsstrøm på inverter induktion, samtidig registrerer CT også udgangsstrømmen og negativ feedback går til DSP.Derefter fortsætter DSP den næste logiske kontrol for at opnå et mere nøjagtigt og stabilt system.

Tekniske specifikationer

TYPE	220V serien	400V serien	500V serien	690V serien
Nominel kompensationsstrøm	23A	15A, 25A, 50A 75A, 100A, 150A	100A	100A
Nominel spænding	AC220V (-20%~+15%)	AC400V (-40%~+15%)	AC500V (-20%~+15%)	AC690V (-20%~+15%)
Nominel frekvens	50/60Hz±5 %
Netværk	Enkelt fase	3-faset 3-leder/3-faset 4-leder
Responstid	<40 ms
Harmonisk filtrering	2. til 50. harmoniske, antallet af kompensation kan vælges, og rækkevidden af enkelt kompensation kan justeres
Harmonisk kompensationssats	>92 %
Neutral linjefiltreringsevne	/	Filtreringskapaciteten for 3-faset 4-leder neutral linje er 3 gange så stor som den for fasetilpasning
Maskineffektivitet	>97 %
Skiftefrekvens	32kHz	16kHz	12,8 kHz	12,8 kHz
Fungere	Beskæftige sig med harmoniske
Tal parallelt	Ingen begrænsning. Et enkelt centraliseret overvågningsmodul kan udstyres med op til 8 strømmoduler
Kommunikationsmetoder	To-kanals RS485 kommunikationsgrænseflade (understøtter GPRS/WIFI trådløs kommunikation)
Alfitude uden derating	<2000m
Temperatur	-20~+50℃
Fugtighed	<90%RH,Den gennemsnitlige månedlige minimumstemperatur er 25°C uden kondens på overfladen
Forureningsniveau	Under niveau III
Beskyttelsesfunktion	Overbelastningsbeskyttelse, overstrømsbeskyttelse af hardware, beskyttelse mod overspænding, beskyttelse mod strømsvigt, beskyttelse mod overtemperatur, beskyttelse mod frekvensanomalier, beskyttelse mod kortslutning osv.
Støj	<50dB	<60dB	<65dB
installation	Stativ/vægmonteret
Ind i vejen for linjen	Bagindgang (reoltype), topindgang (vægmonteret type)
Beskyttelsesgrad	IP20
